Introduction au rotor magnétique

Comprendre les aimants du rotor

Définition de l'aimant du rotor

Un aimant de rotor est un composant magnétique clé attaché à la partie tournante d'un moteur électrique ou d'un générateur, appelé le rotor. Ces aimants créent un champ magnétique qui interagit avec le stator pour produire un mouvement ou de l'électricité. En essence, les aimants du rotor convertissent l'énergie électrique en énergie mécanique ou vice versa, en fonction de l'appareil.

Rôle des aimants du rotor dans les moteurs et générateurs

Dans les moteurs, les aimants du rotor génèrent le champ magnétique qui agit contre le champ magnétique du stator, provoquant la rotation du rotor et la production de puissance mécanique. Dans les générateurs, les aimants du rotor coupent les enroulements du stator, induisant un courant électrique par induction électromagnétique. Cette interaction permet une conversion efficace de l'énergie dans les deux systèmes.

Interaction avec les composants du stator

Les aimants du rotor et les composants du stator travaillent en étroite collaboration. Le stator, généralement stationnaire et équipé de bobines ou d'aimants, fournit un champ magnétique fixe. Les aimants du rotor tournent dans ce champ, créant un couple continu ou une sortie électrique par attraction et répulsion magnétiques. Cette interaction dynamique est cruciale pour un fonctionnement fluide et une transfert d'énergie efficace.

Principes fondamentaux des champs magnétiques dans les machines tournantes

Les champs magnétiques dans les aimants du rotor suivent les lois fondamentales de l'électromagnétisme. Les pôles magnétiques du rotor (nord et sud) interagissent avec les pôles magnétiques du stator, produisant des forces qui causent la rotation. L'alignement et la force de ces champs déterminent la performance du moteur ou du générateur. Une gestion efficace du champ magnétique garantit un couple maximal, une efficacité optimale et une fiabilité dans les machines tournantes.

En comprenant comment fonctionnent et interagissent les aimants du rotor dans ces systèmes, les concepteurs et ingénieurs peuvent optimiser la performance des moteurs et générateurs pour diverses applications.

Types d'aimants du rotor

assemblage magnétique du rotor

En ce qui concerne les aimants du rotor, il existe deux principaux types : aimants permanents et rotors électromagnétiques.

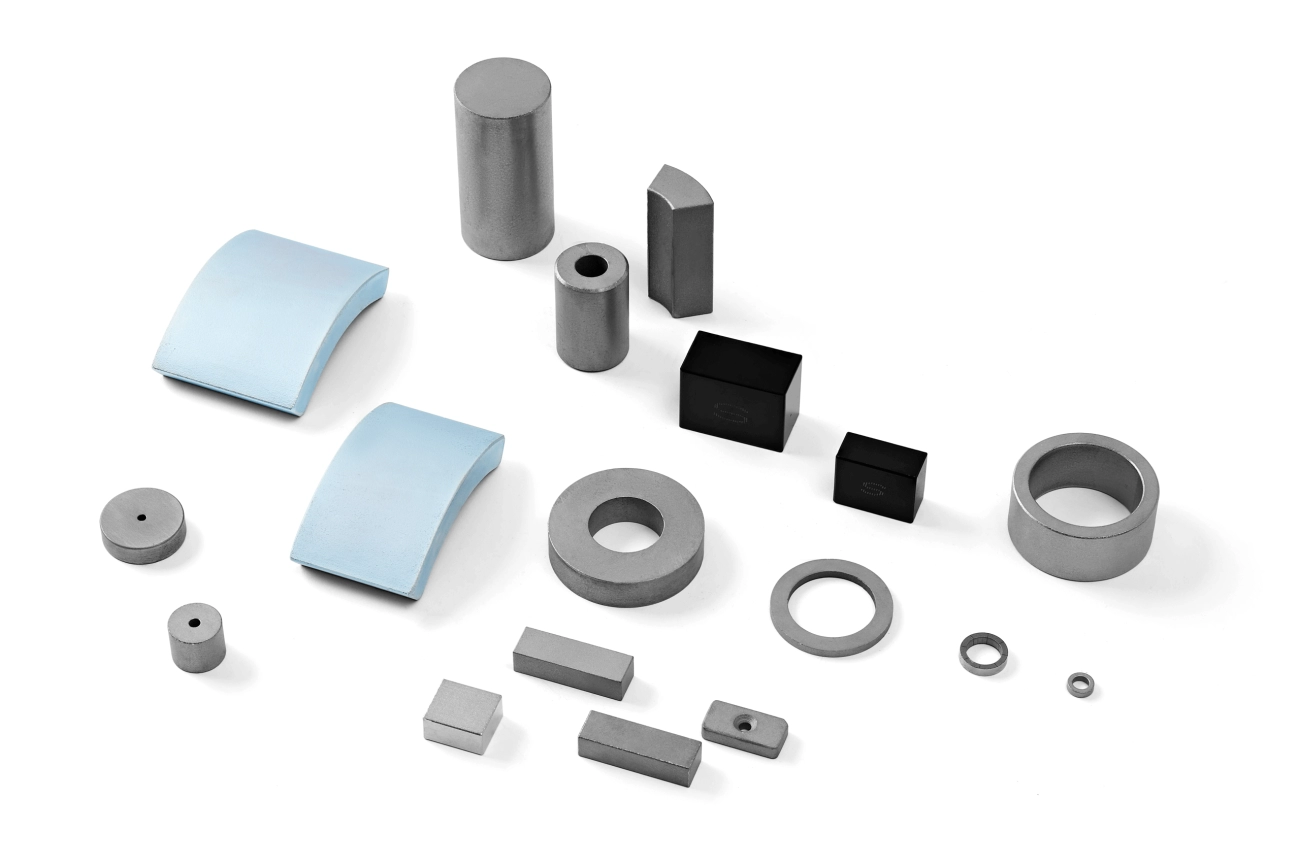

Aimants permanents sont fabriqués à partir de matériaux qui conservent leurs propriétés magnétiques sans nécessiter d'énergie supplémentaire. Ils sont courants dans les moteurs à courant continu sans balais et autres conceptions efficaces car ils réduisent la perte d'énergie. Rotors électromagnétiques utilisent des bobines de fil qui génèrent un champ magnétique uniquement lorsque le courant électrique les traverse. Ces rotors offrent plus de contrôle mais nécessitent généralement plus d'énergie et des systèmes de contrôle complexes.

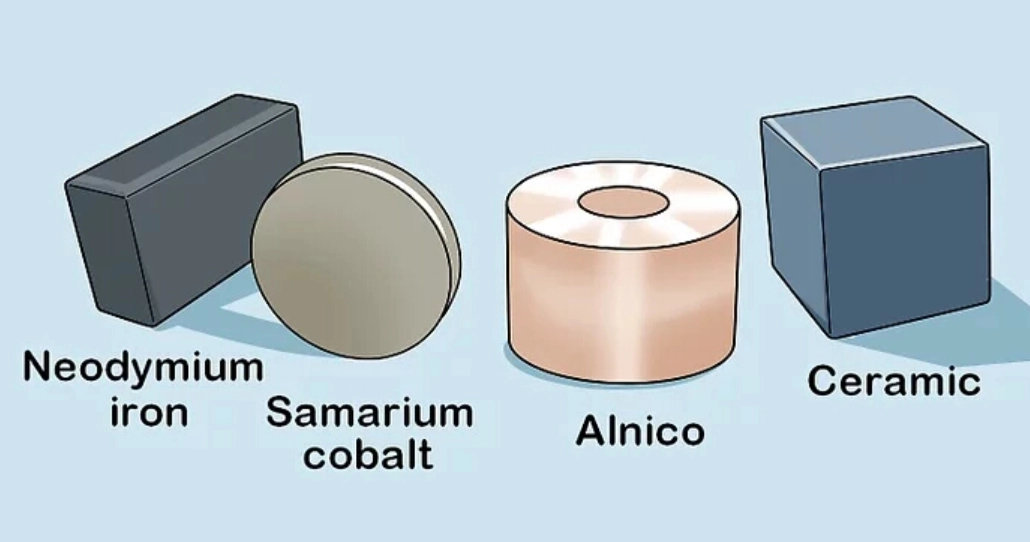

Matériaux magnétiques courants

La plupart des aimants permanents du rotor utilisent des matériaux de terres rares pour offrir une performance magnétique forte :

• Néodyme (NdFeB) les aimants sont le choix privilégié dans de nombreuses industries, car ils offrent une force magnétique incroyable et sont relativement économiques.
• Samarium-cobalt les aimants excellent dans des environnements à haute température et résistent bien à la corrosion.
• Aimants en ferrite sont moins chers et plus résistants à la chaleur mais ont une puissance magnétique plus faible par rapport aux types terres rares.

Classifications de forme et de conception

Les aimants du rotor existent également sous différentes formes et styles de montage en fonction de leur application :

• Aimants en surface montés sont collés ou montés sur la surface du rotor. Ils sont plus faciles à fabriquer et à réparer, mais les aimants sont plus exposés aux dommages.
• Aimants enterrés sont placés à l’intérieur du rotor, offrant une meilleure protection et une résistance mécanique accrue, ce qui est avantageux pour les applications à haute vitesse.
• Aimants encastrés sont intégrés à ras de la surface du rotor pour équilibrer la protection et une interaction magnétique efficace.

Avantages et inconvénients

Considérations matérielles pour les aimants de rotor

Choisir le bon matériau pour les aimants de rotor est essentiel pour la performance des moteurs et générateurs. La force, la durabilité et la capacité à supporter la chaleur de l’aimant dépendent de ce choix. Si le matériau n’est pas adapté, le rotor ne fournira pas l’efficacité ou la durée de vie souhaitée.

Les matériaux magnétiques courants incluent :

• Néodyme (NdFeB) : Connu pour sa puissance magnétique, ce qui le rend idéal pour les moteurs haute performance. Il nécessite un contrôle thermique approprié pour éviter la perte de magnétisme.
• Ferrite : Plus abordable et résistant à la corrosion, mais avec une force magnétique inférieure, souvent utilisé lorsque le coût est un facteur plus important que la puissance.
• Samarium Cobalt : Offre une excellente résistance à la température et une durabilité, mais à un prix plus élevé, adapté aux environnements exigeants.

NBAEM se spécialise dans la fourniture d’une gamme de ces matériaux magnétiques, garantissant cohérence et fiabilité pour les clients en France qui recherchent des composants de haute qualité. Leur expertise assure que vous obtenez le matériau adapté aux besoins spécifiques de votre moteur ou générateur.

Lors du choix des matériaux pour les aimants de rotor, considérez :

• Résistance à la température : L’aimant peut-il supporter la chaleur générée lors du fonctionnement sans perdre de sa force ?
• Force magnétique : Le matériau fournit-il une puissance suffisante pour votre application ?
• Durabilité : Dans quelle mesure résiste-t-il à la corrosion, à l’usure mécanique ou à la démagnétisation au fil du temps ?

Pour une compréhension approfondie de l’impact des matériaux magnétiques sur la technologie des moteurs, consultez la ressource de NBAEM sur les matériaux magnétiques dans la technologie des moteurs.

Aspects de fabrication et de conception

Créer des aimants de rotor n’est pas sans défis. Le processus de fabrication doit être précis car même de petites erreurs peuvent affecter la force magnétique et l’efficacité du moteur. Les principaux défis incluent la manipulation de matériaux fragiles comme les aimants en néodyme, assurer que les aimants adhèrent solidement au rotor, et maintenir une orientation magnétique exacte pour des performances optimales.

Lors de la conception des aimants de rotor, la taille et la forme comptent beaucoup. Les dimensions de l’aimant doivent s’adapter au design spécifique du moteur ou de la génératrice, qu’il s’agisse d’un montage en surface ou enfoui à l’intérieur du rotor. L’orientation magnétique est cruciale — elle contrôle la façon dont le champ magnétique interagit avec le stator, impactant le couple et l’efficacité.

Le traitement de surface et le revêtement sont également des étapes importantes pour prolonger la durée de vie de l’aimant. Appliquer des revêtements protecteurs aide à prévenir la corrosion, surtout dans des environnements difficiles, et réduit l’usure due à la friction ou aux impacts. Ces revêtements améliorent aussi la stabilité thermique, ce qui est essentiel pour les aimants fonctionnant à haute température, courants dans les moteurs utilisés dans les secteurs automobile et industriel.

Applications des aimants de rotor

Les aimants de rotor jouent un rôle crucial dans divers secteurs, alimentant de nombreux appareils et systèmes sur lesquels nous comptons quotidiennement. Voici quelques domaines clés où les aimants de rotor font la différence :

• Moteurs électriques

  Des moteurs à courant continu sans balais aux moteurs synchrones et à induction, les aimants de rotor aident à créer les champs magnétiques nécessaires pour un fonctionnement fluide et efficace du moteur. Leurs propriétés magnétiques impactent directement la performance et la fiabilité du moteur.

• Générateurs et Alternateurs

  Dans les générateurs et alternateurs, les aimants de rotor convertissent l’énergie mécanique en énergie électrique. Des aimants forts et durables améliorent la production et l’efficacité, ce qui est vital pour la génération d’énergie dans de nombreux secteurs.

• Industrie automobile et Véhicules électriques (VE)

  Avec la montée des véhicules électriques, les aimants de rotor sont devenus centraux dans la conception des moteurs électriques. Des aimants haute performance comme le néodyme améliorent la puissance du moteur, réduisent le poids et augmentent l’autonomie — tous des facteurs critiques pour les VE modernes.

• Systèmes d’énergie renouvelable

  Les éoliennes dépendent de grands aimants de rotor puissants pour convertir efficacement l’énergie du vent en électricité. La demande pour des aimants résistants à haute température et à la corrosion est particulièrement importante ici en raison des conditions d’exploitation difficiles.

• Machinerie industrielle et Robotique

  La précision et la durabilité sont essentielles dans la machinerie industrielle et la robotique. Les aimants de rotor assurent un contrôle constant du couple et de la vitesse, rendant les systèmes automatisés plus fiables et réactifs.

Dans toutes ces applications, le choix du bon aimant de rotor influence l’efficacité, la durabilité et la performance globale du système — des considérations clés pour les entreprises et les consommateurs sur le marché français.

Maintenance et dépannage des aimants de rotor

Maintenir les aimants de rotor en bon état est crucial pour la performance fiable des moteurs et générateurs. Voici ce que vous devez savoir sur leur inspection et leur entretien.

Comment inspecter les aimants de rotor pour l’usure ou les dommages

• Vérification visuelle : Recherchez des fissures, des éclats ou tout dommage de surface sur l’aimant. Ceux-ci peuvent affecter la force magnétique.
• Mesurer la force magnétique : Utilisez un gaussmètre pour tester si l'aimant maintient toujours le champ magnétique requis.
• Vérifier la corrosion : Surtout dans des environnements difficiles, la corrosion peut dégrader les aimants. Recherchez la rouille ou la décoloration.
• Ajustement physique : Assurez-vous que les aimants sont fermement fixés au rotor. Des aimants lâches provoquent un déséquilibre et des dommages.

Problèmes courants et leurs causes

• Démagnétisation : Une chaleur élevée ou des champs magnétiques opposés puissants peuvent affaiblir les aimants du rotor. Cela réduit l'efficacité du moteur.
• Corrosion : L'humidité et l'exposition chimique entraînent la formation de rouille de surface, ce qui peut provoquer la détérioration de l'aimant.
• Dommages mécaniques : Les vibrations, les impacts ou une manipulation incorrecte lors de l'assemblage peuvent ébréser ou fissurer les aimants.

Meilleures pratiques pour prolonger la durée de vie des aimants du rotor

• Conservez les aimants à l'abri de l'humidité et des températures extrêmes.
• Utilisez des revêtements protecteurs ou des traitements de surface pour prévenir la corrosion.
• Assurez un refroidissement adéquat du moteur pour éviter la surchauffe.
• Évitez les chocs physiques lors de la manipulation et de l'installation.
• Surveillez régulièrement la performance des aimants à l'aide d'outils appropriés.

Suivre ces étapes permet de maintenir la performance et la longévité de votre aimant de rotor, ce qui est essentiel pour les moteurs électriques, générateurs et applications EV où la fiabilité est importante. Pour en savoir plus sur comment améliorer la performance des aimants, consultez les insights de NBAEM sur les pratiques dans la production de matériaux magnétiques.

Tendances futures dans la technologie des aimants de rotor

L'avenir de la technologie des aimants de rotor s'annonce passionnant avec les avancées continues dans les matériaux magnétiques. Les chercheurs développent des aimants plus puissants et plus légers qui améliorent l'efficacité des moteurs tout en réduisant la perte d'énergie. De nouvelles alliages et des techniques de fabrication améliorées repoussent les limites de la résistance magnétique et à la température, rendant les rotors plus fiables dans des conditions difficiles.

L'innovation dans la conception des aimants de rotor évolue également rapidement. Les concepteurs optimisent la forme, le placement et l'orientation des aimants pour maximiser le flux magnétique et minimiser la chaleur. Ces améliorations aident les moteurs électriques, en particulier les moteurs sans balais à courant continu et les moteurs synchrones, à fonctionner plus doucement et à durer plus longtemps—essentiel pour les applications dans les véhicules électriques et les énergies renouvelables.

La durabilité devient également une priorité croissante. Le recyclage des éléments de terres rares comme le néodyme et le cobalt de samarium à partir d'aimants anciens gagne du terrain pour réduire l'impact environnemental et la dépendance à l'extraction minière. Les entreprises explorent des revêtements écologiques et des processus de fabrication plus respectueux de l'environnement pour rendre les rotors d'aimants permanents plus verts sans sacrifier la performance. Cette tendance répond à la demande croissante sur le marché français pour des matériaux magnétiques responsables sur le plan environnemental tout en étant puissants.
