Průvodce návrhem magnetického obvodu - Výběr materiálu a optimalizace

Máte potíže zasáhnout svůj cíl síly držení nebo točivého momentu, aniž byste výrazně překračovali velikost magnetu? Účinnost vašeho zařízení nezávisí jen na pořízení materiálu vyšší třídy; závisí zcela na tom, jak účinně směrujete tuto magnetickou energii. Pojďme rozebrat základní koncepty, které musíte zvládnout, abyste přestali plýtvat tokem a začali optimalizovat výkon.

Základní principy návrhu magnetického obvodu

Když si sednu a hodnotím nový inženýrský projekt, vždy začínám se základní fyzikou. Nejpraktičtější způsob vizualizace návrhu magnetického obvodu je srovnání s standardními elektrickými obvody.

Magnetická analogie Ohmova zákona

Namísto napětí, proudu a odporu (V=IR) pracujeme s jejich magnetickými protějšky. Vyvážení těchto tří prvků je způsob, jak optimalizovat magnetické reluktance a permeance abychom získali maximum ze svých sestav.

• Magnetomotorické síly (MMF): Přemýšlejte o tom jako o „napětí“. Je to řídicí síla generovaná trvalým magnetem.
• Magnetický tok: To je váš „proud“. Reprezentuje celkové magnetické pole procházející vaše obvody, aby vykonalo skutečnou práci.
• Reluktance: Tohle je „rezistence“. Je to odpor, který materiály vašeho obvodu (například vzduch nebo ocel) dávají proti toku magnetického toku.

Optimalizace magnetického pole vzduchové mezery

Vzduchová mezera je funkční pracovní prostor vašeho obvodu — je to místo, kde je senzor, kde se pohybuje pohon hlasu (pohon cívky) nebo kde se točí rotor stroje. Z pohledu návrhu je však vzduch hrozným vodičem magnetického toku.

• Primární zadrhovač: Vzduch má ohromné jakkoliv zdržení ve srovnání s ocelovými nápravami nebo laminacemi magnetického jádra. Vzduchová mezera spotřebuje naprostou většinu MMF v celém vašem systému.
• Inženýrství mezery: Správný optimalizace magnetického pole vzduchové mezery vyžaduje udržování mezery co nejmenší podle mechanických tolerance při současném výpočtu přesné průřezové plochy, která je potřeba k tomu, aby okolní železo neskalovalo se saturací.

Snížení magnetického úniku

Teoretické učebnicové rovnice často předpokládají, že 100% toku prochází čistě jádrem a průchodem mezery. Ve skutečnosti jsou magnetická pole neuvěřitelně líná a nepořádná.

• Únik toku: Podstatné procento toku se „zkratí“ a skáče přes vzduch mezi póly magnetu místo toho, aby prošlo celou vaši zamýšlenou cestou obvodu.
• Fringing efekty: Když se linie toku konečně dostanou do vzduchové mezery, odpuzují se a vyboulují ven do okolního prostoru. To rozprostírá pole na větší plochu a ostře snižuje hustotu toku právě tam, kde to nejvíce potřebujete.
• Realitně založené výpočty: Spolehlivý výpočet magnetického toku musí začleňovat empirické faktory ztrát a okraje. Pokud tyto realitě budete ignorovat, váš fyzický prototyp bude výrazně podperformovat. Upřednostnění snižování magnetického toku ztrát prostřednictvím chyby geometrických změn je to, co odděluje funkční design od optimalizovaného, nákladově efektivního produktu.

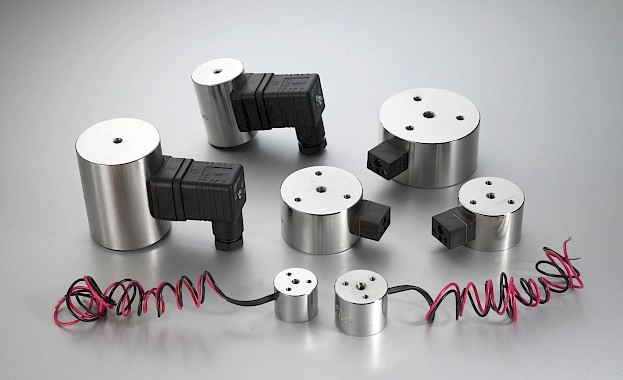

Návrh magnetického soukolí: Výběr materiálu trvalého magnetu

Srdce vašeho návrhu magnetického obvodu určuje jeho konečný výkon. Když řešíme výběr materiálu trvalého magnetu, vždy porovnáváme materiály na základě tří kritických metrik: Remanentní indukce (Br) pro magnetickou sílu, Hcj (koercivita) pro odolnost proti demagnetizaci, a BHmax (Maximální energetický součet) pro celkový výkon.

Výběr špatného materiálu rychle zhatí projekt. Zde je, jak rozebíráme primární možnosti:

• Sinetrovaný neodym (NdFeB): To je bezpochyby šampion pro maximální sílu na kompaktních místech. Když váš návrh vyžaduje enormní držení síly nebo točivý moment v omezené ploše, inženýrství vysoce kvalitních zákaznických neodymových magnetů je nejpřímější cestou k úspěchu.
• Samarium Kobalt (SmCo): Neodym degraduje při extrémním zahřátí. Spoléháme na SmCo pro náročné aplikace s vysokou teplotou samaria-kobalt. Poskytuje esenciální tepelnou stabilitu a přirozenou odolnost vůči korozi tam, kde ostatní magnety selhávají.
• Ferrit & AlNiCo: Nikdy nepodceňujte klasiky. Jedná se o vysoce cenově efektivní alternativy pro specifické vysokomnožstevní výrobní šarže nebo vysokoteplotní historické aplikace, kde extrémní síla není primárním požadavkem.

Měkké magnetické materiály

Silný magnet je zbytečný, pokud obvod vytváří úzké hrdlo. Musíte zvolit správné jádrové laminace a nosníky, aby vedly tok bez překročení materiálu saturace. Často integrujeme pokročilé měkké magnetické kompozity do sestavy, aby se efektivně řídil magnetický tok, minimalizovalo úniky a zajistilo, že celý obvod funguje efektivně.

Krok za krokem optimalizace návrhu magnetického obvodu

Abychom z vašeho programu vytěžili maximum výkonu, postupujeme podle přísného a logického procesu optimalizace. Hadanka prostě nestačí, když potřebujete spolehlivou sílu držením nebo točivý moment. Zde je, jak systematicky optimalizujeme návrh magnetické soustavy:

• Krok 1: Definování provozního bodu
  Vždy začínáme analýzou křivky demagnetizace. Určení správného provozního bodu křivky B-H je základem stabilního návrhu. To zajišťuje, že magnet pracuje při svém maximálním energetickém produktu a vylučuje riziko nevratné demagnetizace, když je systém zatížen.
• Krok 2: Tvarování a velikost
  Fyzická geometrie vašich součástí určuje přesně to, kam proudí magnetická energie. Změnou rozměrů a výběrem různý tvar magnetu, můžeme agresivně směrovat a zaměřovat tok do pólů. Toto strukturální ladění je klíčem k dosažení skutečné optimalizace magnetického pole v vzduchové mezeře bez plýtvání materiálem.
• Krok 3: FEA simulace
  Nikdy nepřejímáme rovnou fyzické prototypování. Namísto toho se výrazně spoléháme na 2D a 3D metodách konečných prvků (FEA) magnetiky. Provedením těchto simulací si můžeme jasně vizualizovat magnetický tok a povrchová gauss napříč celým uspořádáním. Mapováním obvodu digitálně okamžitě odhalíme saturace a ztrátové problémy, což nám umožní doladit návrh dříve, než utratíme peníze za výrobu nástrojů.

Pokročilé inženýrství: Halbachovy řady a složité sestavy

Když standardní návrh magnetického obvodu nestačí k dosažení přísných výkonových cílů, spoléháme na pokročilé struktury k maximalizaci účinnosti.

Konfigurace Halbachovy řady

Halbachova řada je strategické uspořádání permanentních magnetů, které manipuluje směrem magnetického pole. Přesným otáčením směru magnetizace jednotlivých magnetů v sekvenci tento soubor dosahuje dvou klíčových věcí:

• Zvetšení pole: Intenzivně koncentruje a zesiluje magnetické pole na pracovní straně pole.
• Zrušení pole: Přirozeně ruší magnetický tok na zadní straně, často odstraňuje potřebu objemného ocelového stínění.

Toto uspořádání nám poskytuje maximální výkon přesně tam, kde ho potřebujeme. Ověření přesného výstupu tohoto koncentrovaného povrchu, znalost jak měřit sílu magnetu přesně je fundamentální součástí našeho validačního procesu.

Magnetické inženýrství sestav

Nikdy nenavrhujeme magnet v vaku. Skutečná optimalizace vychází z integrovaného magnetického inženýrství sestav, což znamená navrhovat magnet, yoke a pouzdro současně.

• Jednotná řešení systémů: Pouzdro je zřídka pouze kontejner; často funguje jako klíčová stezka pro tok.
• Předcházení úzkým místům: Současný návrh zajišťuje, že ocel nepodlehne saturaci. Tento holistický přístup nám často umožňuje dosáhnout požadované rozpětí držení s menším, cenově výhodnějším magnetem.

Ať už stavíme kompaktní přesné motory nebo navrhujeme masivníGenerátory, které využívají magnétech v větrných turbínách, považování celé sestavy za jediný optimalizovaný magnetický obvod je jediný způsob, jak zajistit spolehlivý výkon.

Překonávání běžných výzev návrhu a výroby

V návrhu magnetických obvodů vždy, když přecházíme z počítačové simulace na fyzický výrobek, vyplývají skutečné překážky. Abychom zajistili spolehlivý výkon na výrobní lince, řešíme tři hlavní body na plný plyn.

Tepelné degradace

Teplo je největším nepřítelem trvalých magnetů. Pokud váš návrh opomene provozní teploty, hrozí vám úplná porucha v praxi.

• Tepotní koeficienty: Vždy zohledněte přirozený pokles magnetického výkonu s rostoucím oteplením systému.
• Předcházení ztrátám: Musíte během návrhu provést správnou analýzu křivky demagnetizace. To zajišťuje, že váš magnet neutrpí nezvratnou tepelnou demagnetizaci, když stroj pracuje na vyšších teplotách.

Mechanické tolerance

Musíte vyvážit extrémně příkré magnetické požadavky s realistickými výrobními omezeními.

• Realities of Manufacturing: Vlastní neodymové magnety, díly vstřikované formy a obráběné kotvy mají malé rozměrové odchylky.
• Přesné uložení (precizní fit): Špatné fyzické uložení přímo mění vaši kritickou mezeru vzduchu. Zaměřujeme se na vysoce precizní magnetické montážní inženýrství abychom zvládli tyto mechanické tolerance a zajistili, aby díly do sebe zapadaly dokonale, aniž by narušovaly magnetický tok.

Náklady vs. výkon

Házení nejsilnějšího a nejdražšího magnetu na problém je špatné inženýrství. Předimenzování stupně magnetu rychle zvyšuje náklady na výrobu.

• Pracujte chytřeji: Chytrý návrh magnetického obvodu se zaměřuje na efektivní směrování toku a nikoli jen na sílu surovin.
• Optimalizace materiálů: Optimalizací geometrije jádra a snížením ztrát často dosahujeme stejné holdovací síly nebo točivého momentu motoru s materiálem nižší třídy a nákladově výhodnějším. Nejprve optimalizujte obvod, poté vyberte magnet.

Často kladené otázky k návrhu magnetického obvodu

Efektivní směrování magnetického toku

Co je nejkritičtější faktorem?
Tajemství spočívá v udržení reluktance obvodu co nejnižší. To znamená výběr správného jádrové laminace a udržování těsných vzduchových mezer. Pokud jádro nasycí, tok uniká a snižuje vaši účinnost. Vždy se soustředíme na správné tvarování ramen a pólů, aby tok šel přesně tam, kam má, bez tvorby magnetických bottlenecků.

Výpočet reluktance vzduchové mezery

Jak to vypočítat přesně?
Začínáte se základní matematikou — délka mezery dělená plochou a permeabilitou. Avšak v reálném světě optimalizace magnetického pole vzduchové mezery vyžaduje, abyste zohlednili okrajové efekty. Magnetický tok se přirozeně šíří, když překračuje mezeru. Aby bylo možné získat přesné číslo reluctance, musíte vypočítat efektivní plocha, kterou obvykle dosahujeme přidáním délky mezery k fyzikálním rozměrům vaší tvářové plochy tyče.

FEA vs. fyzické prototypování

Může FEA zcela nahradit fyzický prototyp?
Ne zcela. Používání metodách konečných prvků (FEA) magnetiky je obrovským úsporou času pro vizualizaci toku a fixaci hlavních designových chyb před řezáním jakéhokoli kovu. Ale FEA předpokládá dokonalý, virtuální svět. Stále potřebujete fyzické prototypy, abyste zohlednili toleranci výroby v reálném světě, napětí při mechanickém sestavování a praktické snižování magnetického toku ztrát. FEA posouvá váš návrh o 90% cestu; fyzický prototyp ověřuje konečný 10%.

Neodymium vs. Samarium Kobalt

Jak vybrat správný materiál pro mé použití?
Záleží na vašem provozním prostředí a teplotních limitech. Pokud potřebujete obrovskou stahovací sílu na velmi malém prostoru při standardních teplotách, vlastní neodymové magnety jsou jasnými vítězi. Ale pokud váš systém běží horký (nad 150 °C) nebo pracuje v vysoce korozivních podmínkách, Samarium Kobalt je nezbytný k prevenci ireverzibilní demagnetizace. Znalost přesně z čeho jsou magnety vyrobeny a jejich fyzických limitů je základem chytré volby materiálů pro trvalé magnety. Pokud si někdy nejste jisti, která třída odpovídá vašemu konkrétnímu provoznímu bodu, můžete vždy kontaktujte nás zkontrolovat své technické specifikace.
