Guía de Anillo Magnético Multipolar para Motores de Alto Rendimiento

¿Tiene problemas con los altos costos de montaje y los puntos débiles físicos de los diseños tradicionales de imanes segmentados de varias piezas? Vemos este problema con frecuencia cuando los ingenieros intentan optimizar un conjunto de rotor de imán permanente. La solución más efectiva suele ser la transición a un anillo magnético multipolo sin costuras.

¿Qué es un Anillo Magnético Multipolo?

En su núcleo, un anillo magnético multipolo es un imán sin costuras de una sola pieza que ha sido magnetizado con múltiples al

Orientación de magnetización multipolo

pólos alternos (Norte y Sur) a lo largo de su geometría. En lugar de pegar manualmente imanes de arco individuales para formar un círculo, el anillo único actúa como una unidad completa multipolo desde el molde o la prensa.

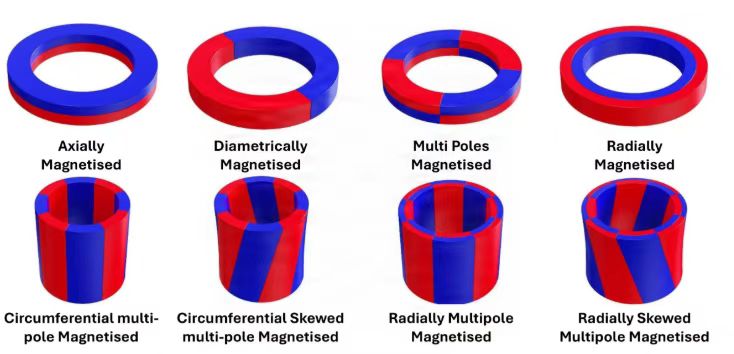

Orientaciones de Imantación

Orientación magnética

Dependiendo de su aplicación, configuramos el campo magnético de una de tres formas principales:

• Orientación radial: Las líneas de campo magnético irradian hacia dentro o hacia fuera desde el eje central. Imanes de anillo orientados radialmente son el estándar de la industria para lograr un flujo magnético suave y uniforme en aplicaciones de motores.
• Orientación axial: Los polos alternos se encuentran en las caras planas y circulares del imán. Un imán anillo hueco multipolo axial es precisamente lo que necesitas para dispositivos de acoplamiento facial, embragues magnéticos y ciertas matrices de sensores.
• Imanización plana: Los polos se disponen a lo largo de la superficie plana para maximizar la intensidad del campo magnético de la superficie. Un anillo magnético multipolo planar es altamente eficaz para sensores de posicionamiento y seguimiento especializados.

La ventaja de la ingeniería

Cambiar de imanes segmentados a un único anillo magnético multipolo proporciona beneficios mecánicos y financieros claros:

• elimina puntos débiles: Pegar imanes de arco individuales crea huecos microscópicos y vulnerabilidades estructurales. Un anillo de una sola pieza elimina por completo estos puntos de fallo.
• Reduce los costos de montaje: Manipular y alinear un anillo sólido toma una fracción del tiempo en comparación con espaciarlos y unir de manera precisa docenas de imanes pequeños y opuestos.
• Precisión y balance: Un anillo sin costuras ofrece inherentemente un mejor equilibrio mecánico y tolerancias magnéticas más ajustadas, lo que conduce a un funcionamiento más suave y silencioso en equipos rotativos.

Evaluación de procesos de fabricación para anillos magnéticos multipolares

Cómo fabricamos una anillo multipole magnético impacta directamente en su intensidad de campo, durabilidad física y su línea de fondo. Confiamos en tres métodos principales para producir imanes multipolares personalizados, cada uno adaptado a demandas operativas específicas.

Anillos radiales de Neodimio sinterizados

Cuando su aplicación exige máxima potencia, los imanes sinterizados ofrecen rendimiento.

• Alto rendimiento: Fuerza magnética inigualable para aplicaciones de uso intensivo.
• Durabilidad: Diseñados para soportar operaciones continuas y exigentes.
• Caso de uso ideal: Entornos de par extremo donde la fiabilidad a largo plazo no es negociable.

Anillos multipolares NdFeB unidos

Si necesita precisión sin el engorro de pasos de mecanizado adicionales, los anillos unidos son la solución clara. Disponibles en grados isotrópicos y anisotrópicos, un anillo multipolar unido de NdFeB nos ofrece una increíble flexibilidad de diseño.

• Formas complejas: Fácilmente formado en diseños intrincados y personalizados.
• Tolerancias ajustadas: Obtiene dimensiones exactas directamente desde el molde, eliminando mecanizados secundarios.
• Patrones flexibles: Fácil de configurar disposiciones de polos magnéticos altamente específicas para coincidir con su estator.
• Recurso: Revise nuestro detallado hoja de datos del imán bonded para adaptar nuestras calificaciones de material a sus especificaciones de ingeniería.

Imanes de ferrita inyectados

Para lotes de producción a gran escala centrados en la eficiencia, utilizamos moldeo por inyección.

• Ahorro de costos: Reduce significativamente los costos de fabricación en grandes volúmenes.
• Montaje directo: Podemos realizar un sobreinyectado directo directamente sobre núcleos o ejes de motor, ahorrándole una etapa completa de ensamblaje en su línea de producción.
• Versatilidad: Imanes de ferrita moldeados por inyección proporcionan una solución muy fiable y económica para aplicaciones estándar de consumo e industriales.

Guía de selección de materiales para aplicaciones multipolares

Elegir el material exacto para su anillo multipole magnético determina el éxito de todo su montaje. Evaluamos tres materiales principales en función de sus demandas de potencia específicas, temperaturas de operación y restricciones presupuestarias.

Neodimio (NdFeB): El Estándar de Alta Potencia

Cuando necesite la máxima fuerza magnética empaquetada en un espacio reducido, recurrimos a la imán de neodimio. Es el estándar indiscutible para aplicaciones compactas de alta densidad de potencia, como servomotores y componentes de vehículos eléctricos (EV).

• Anillo radial de neodimio sinterizado: Entrega potencia bruta extrema y flujo magnético alto para unidades exigentes.
• Anillo multipolo de NdFeB unido: Ofrece patrones de polo flexibles y tolerancias ajustadas para diseños complejos y ligeros.

Ferrita / Cerámica: La opción rentable

Si el factor decisivo es el presupuesto y dispone de espacio, la ferrita realiza el trabajo de forma confiable. Es nuestra principal recomendación para electrónica de consumo de alto volumen, electrodomésticos inteligentes y sensores estándar.

• Imanes de ferrita de moldeo por inyección: Excelentes para sobremoldeo directo en ejes para reducir el tiempo de montaje.
• Anillo multipolo de ferrita de estroncio: Proporciona un equilibrio sólido entre ahorros de costos y estabilidad magnética confiable para electrónica cotidiana.

Samarium Cobalt (SmCo): Listo para entornos extremos

Los materiales estándar fallan bajo calor extremo. Para componentes aeroespaciales y robótica especializada, SmCo es la opción obligatoria para motores magnéticos de alto rendimiento.

• Ventaja clave: Estabilidad excepcional a alta temperatura y resistencia natural a la corrosión, lo que significa que estos anillos funcionan a la perfección en entornos hostiles sin necesidad de recubrimientos protectores.

Desglose rápido de material

Principales Aplicaciones Industriales de Anillos Magnéticos Multipolares

Diseñamos el anillo magnético multipolar para resolver desafíos de rendimiento complejos en las principales industrias globales. Al utilizar un diseño continuo de una sola pieza, los fabricantes observan mejoras inmediatas en la precisión de los componentes, la durabilidad y la eficiencia general.

A continuación se presentan las aplicaciones principales donde estos componentes magnéticos tienen un mayor impacto:

• Motores BLDC (DC sin escobillas): La rotación suave y constante es crucial para la vida útil y la eficiencia del motor. Al integrar anillos magnéticos de motor BLDC continuos, logramos una reducción significativa de par cogging del motor. Eliminar los vacíos físicos presentes en ensamblajes segmentados más antiguos resulta en un campo magnético mucho más uniforme, proporcionando una operación más silenciosa y una suavidad rotacional superior.
• Encoders magnéticos y sensores de posición lineal: Un seguimiento de alta precisión requiere una magnetización de alta densidad. Producimos configuraciones específicas, como el anillo codificador magnético de 72 polos, para garantizar una resolución de micrómetros. Este espaciado de polos exacto proporciona los bucles de retroalimentación rápidos y precisos necesarios para servomecanismos industriales y los magnetos especializados utilizados en robótica.
• Componentes para automoción y vehículos eléctricos (EV): Los vehículos modernos, eléctricos y convencionales, exigen tecnología de sensores a prueba de fallos. Proporcionamos anillos magnéticos multipolares robustos para sistemas de seguridad y operación críticos, incluidos sensores ABS, sensores de ángulo de giro de gran precisión y motor de limpiaparabrisas duradero. Ya sea funcionando como un sensor aislado o integrado directamente en un ensamblaje de rotor de imán permanente, estos anillos ofrecen la consistencia de la intensidad de señal necesaria para sobrevivir en entornos automotrices severos y de alta vibración.

Consideraciones de Ingeniería para Anillos Magnéticos Multipolares Personalizados

Cuando diseñamos imanes multipolares personalizados para su ensamblaje de rotor de imán permanente, lograr especificaciones exactas no es negociable. Cada detalle mecánico y magnético impacta directamente en cómo el componente interactúa con su sistema más amplio.

Tolerancias Dimensionales

La adaptación mecánica dicta el rendimiento. Nos enfocamos en tolerancias extremadamente ajustadas para garantizar una integración sin fisuras en su hardware:

• Diámetro Interior (DI): Garantiza un ajuste seguro y sin deslizamientos directamente sobre el eje del motor.
• Diámetro Exterior (DE): Mantiene el espacio de aire preciso y crítico entre el imán y el estator.
• Grosor: Garantiza integridad estructural uniforme y distribución de flujo consistente.

Paso de Polo Magnético y Ángulos de Sesgo

El tolerancia de paso de polo magnético controla el comportamiento operativo de su motor. Diseñamos formas de onda magnéticas específicas hechas a medida para que coincidan con los estátores de su motor. Las ondas sinusoidales suaves son perfectas para tareas silenciosas y de baja vibración, mientras que las ondas cuadradas están diseñadas para entregar par máximo. Aplicando precisa técnicas de magnetización y desmagnetización asegura que estos patrones de polo permanezcan estables bajo cargas extremas. Además, integramos ángulos de sesgo específicos en el diseño para suavizar eficazmente las fuerzas de rotación y reducir el cogging.

Recubrimientos superficiales protectores

Un material en bruto anillo multipole magnético necesita blindaje. Aplicamos recubrimientos de superficie de grado industrial para proteger el imán de la humedad, la exposición a productos químicos y el desgaste físico, prolongando la vida útil de su aplicación.

Opciones de recubrimiento estándar para protección ambiental:

Suministro de imanes multipolares personalizados: ¿Por qué elegir NBAEM?

Cuando su proyecto requiere un alto rendimiento anillo multipole magnético, necesitas un socio de fabricación que entienda la precisión. En NBAEM, nosotros diseñamos imanes multipolares personalizados a medida para satisfacer exactamente las demandas de los mercados globales. Optimizamos todo el flujo de producción, llevando tu concepto desde la fase de diseño inicial hasta el final conjunto de imanes sin complicaciones.

Eliminamos los cuellos de botella de la cadena de suministro compleja para que obtengas exactamente lo que necesitas, a tiempo. Aquí está exactamente lo que traemos a la mesa:

Preguntas Frecuentes (FAQs) Sobre Anillos Magnéticos Multipolares

¿Cuál es la diferencia entre la magnetización radial y axial en anillos multipolares?
La magnetización radial fluye a través del diámetro, lo que significa que el campo magnético apunta hacia fuera desde el centro o hacia dentro. Esto hace imanes de anillo radialmente orientados ideales para rotores de motor estándar que requieren flujo magnético uniforme para enfrentar al estator. La magnetización axial corre a lo largo de la longitud del anillo, colocando los polos en las caras planas finales. Normalmente vemos esto en un imán anillo hueco multipolo axial diseñado para dispositivos de acoplamiento facial y sensores de posición.

¿Cómo reducen las anillos magnéticos multipolares la cogging del motor en los motores BLDC?
Un anillo magnético multipolar sin costuras ofrece una transición perfectamente suave entre polos magnéticos. Al eliminar los vacíos físicos y los puntos débiles que se encuentran al pegar imanes segmentados, anillos magnéticos de motor BLDC proporcionan una gran de par cogging del motor. El resultado es un rendimiento de rotación muy estable, silencioso y suave.

¿Pueden los anillos de NdFeB unidos lograr la misma resistencia que los anillos sinterizados?
No, están diseñados para aplicaciones diferentes. Un anillo multipolar unido de NdFeB mezcla polvo magnético con un aglutinante de polímero, lo que naturalmente reduce su resistencia magnética máxima en comparación con un anillo radial de neodimio sinterizado. Sin embargo, los anillos unidos son la opción preferente cuando se necesitan configuraciones de polo complejas o tolerancias estrechas sin mecanizado secundario. Si tiene curiosidad sobre los materiales del núcleo que impactan esta resistencia, puede revisar exactamente de qué están hechos los imanes para encontrar el equilibrio adecuado para su diseño.

¿Cuál es el tiempo de entrega típico para imanes multipolares personalizados?
Nuestro tiempo de entrega estándar para la producción imanes multipolares personalizados generalmente 4 a 5 semanas. Como una empresa experimentada proveedor de imanes de nivel PPAP 3, utilizamos este tiempo para garantizar un control de calidad estricto desde la fase inicial de herramientas hasta la producción en masa. Puede explorar nuestras completas capacidades de producción y servicios de ingeniería dedicados para ver cómo manejamos los requisitos OEM personalizados.
