ネオジムアーク磁石と棒磁石の主な違いガイド

ネオジム磁石のアークとバーの理解

ネオジム磁石、別名NdFeB磁石は、ネオジム、鉄、ホウ素の合金から作られる強力な永久磁石です。サイズに比べて非常に高い磁力を持つことで知られており、コンパクトでありながら強力な磁石が必要な用途で広く使用されています。電動モーターや風力タービンからスピーカー、磁気分離器、精密医療機器まで、さまざまな製品に使用されています。

比較するとき ネオジムアーク磁石 と ネオジムバー磁石主な違いは形状と用途にあります。

• アーク磁石 曲線状のデザインで、通常は一緒に配置されるとリングの一部を形成します。これにより、モーター、発電機、ロボットシステムなどの回転機械において一貫した磁場を作り出すのに理想的です。
• 棒磁石 直線的で長方形の形状で、磁場を磁石の長さに沿って集中させます。この形状は、センサー、保持アセンブリ、さまざまな磁気分離プロセスなどの用途に適しています。

これらの磁石の製造方法も異なります。アーク型とバー型はどちらも同じNdFeBコア材料から始まりますが、形状は異なる精密切断やプレス成形技術によって実現されます。アーク磁石は高性能な回転装置に必要な正確な曲率と公差を得るために追加の加工が必要な場合があります。バー磁石は均一な形状で製造しやすく、大量生産においてコスト効率が良い場合があります。

両方の形状はコーティングされており、一般的にはニッケル-銅-ニッケル、エポキシ、またはその他の保護層で覆われており、耐久性を高め、腐食に対する耐性を持たせ、長期間性能を維持します。製造方法と仕上げ工程は、磁石の最終的な強度、寸法精度、および特定の作業環境への適合性に直接影響します。

物理的および磁気的性質の比較

形状と寸法の違い

ネオジムアーク磁石は曲線状で、しばしば部分的な円弧を形成します。ローターやステーターの周囲にフィットするようにサイズ設定されており、電動モーターなどの用途に理想的です。一方、ネオジムバー磁石は直線的で、単純な長方形または正方形の断面を持ちます。バーの長さ、幅、厚さはさまざまで、汎用性の高い用途に適しています。

磁場の分布と強さ

アーク磁石は曲線に沿って磁場を集中させ、回転機械のための均一で連続した磁気経路を作り出します。この形状は、円形の磁場に依存するシステムの効率を最大化します。バー磁石は極に強い引き寄せ力を生み出し、磁場は直線的に広がります。これにより、保持、センサー、分離などの用途で、集中した端点の力が必要な場合に適しています。

コーティングと耐久性の違い

両方の形状は、耐腐食性のためにニッケル-銅-ニッケルでコーティングされることが一般的です。より過酷な環境にはエポキシやその他の特殊コーティングも利用可能です。高速モーターに使用されるアーク磁石は振動や摩擦に耐えるために追加のコーティング層を持つことがありますが、バー磁石は屋外や湿気の多い環境で使用されない限り、あまり特殊な保護は必要ありません。

耐熱性と性能の安定性

標準的なネオジム磁石は、アーク型でもバー型でも約80°C（176°F）まで問題なく動作します。高温グレードは最大220°C（428°F）まで対応可能ですが、これは工業用モーターでの熱蓄積が常にある場合に多く見られます。ほとんどの用途のバー磁石は持続的な熱にさらされませんが、ストレス下での脱磁を避けるために安定した性能が求められます。

性能と用途の違い

アーク磁石の用途

ネオジムアークマグネットは曲面に合わせて形状が設計されており、 回転機械に最適です。

• それらは一般的に次の場所で見られます： 電動モーターと発電機
• ロボティクス – 効率的な回転のために強力で一貫した磁場を提供します。
• 風力タービン – 正確な動きを可能にするためにコンパクトで曲面のハウジングに適合します。

– ローター設計において磁気カバレッジを最大化し、出力を向上させます。 その曲面設計により、磁場の重なりが良くなる

バー磁石の用途

ため、高速運転時の性能向上に寄与し、効率が最も重要な場面で効果的です。 ネオジム棒磁石は直線的で均一な磁場

• センサーとスイッチ を提供し、次の用途に理想的です：
• 医療機器 – 電子機器の安定した測定値を提供します。
• 磁気分離器 – MRIや特殊工具においてコンパクトでありながら強力です。

– 製造ラインで金属粒子を捕捉します。

取り付けと設置

• アーク磁石 その長方形の形状は、特に平らな面全体にわたって一定の極性を必要とするシステムでの整列を容易にします。 しばしば必要とされるのは曲面に対して精密に一致させること
• 棒磁石 より速く取り付け可能—平らな表面は基本的な接着、埋め込みスロット、またはブラケットマウントに適しています。

効率とタスクパフォーマンスの利点

曲線軌道の用途では、アーク磁石はエネルギー損失を減らし、バー磁石は直線の整列が必要な場所で信頼性のある引き付け力を提供します。

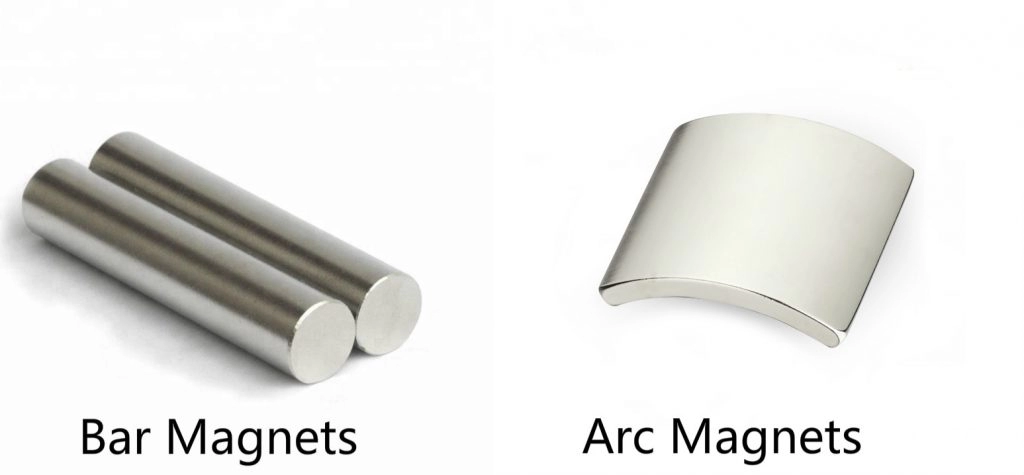

長所と短所の概要

アーク磁石の長所と短所

長所：

• 電動モーターのような円形または曲線のアセンブリで連続した磁場を作り出すのに最適です。
• 曲線フィットが必要なスペース制限のある設計で効率的です。
• ローター/ステーターに合わせて形状を調整することで、モーターの効率とトルクを向上させることができます。

短所：

• カスタム成形と製造精度のため、製造コストが高くなります。
• 形状に非常に特化しているため、他のプロジェクトでの再利用の柔軟性は限定的です。
• 標準的な形状と比べて少量の調達が難しい場合があります。

バー磁石の長所と短所

長所：

• 多用途で、センサーからセパレーターまで幅広い用途に対応します。
• 取り付けやすく、取り扱いやすく、ほとんどのアセンブリに統合可能です。
• シンプルな設計と大量生産の容易さから、一般的にコストパフォーマンスに優れています。

短所：

• 曲線アセンブリには最適化されておらず、モーター用途での効率低下につながる可能性があります。
• 動的な用途でしっかりと固定するために追加の取り付け金具が必要になる場合があります。

コスト影響とライフサイクル分析

アーク磁石は通常、次のような特徴があります。 初期費用が高い 複雑な製造および加工の要件があるためです。しかし、高性能モーターなどの用途で使用される場合、効率の向上によるリターンがコストを上回ることがあります。棒磁石はより単純で安価であるため、提供します。 より良い単価あたりコスト しかし、専門的な設定で同じ結果を得るには、より多くのユニットや追加のエンジニアリングが必要になる場合があります。

に関して 寿命どちらの形状も適切にコーティングされ、最大動作温度以下に保たれていれば、数十年持続することができます。環境に高温が関係する場合は、見直す価値があります。 高温に耐えるマグネット 形状と等級を決定する前に。

ネオジムアーク磁石とバー磁石の選び方

選択肢の間で ネオジムアーク磁石 と ネオジム棒磁石 使用場所や方法によって異なります。適切な選択は、磁石の形状、強さ、耐久性をあなたの特定の用途に合わせることにかかっています。以下の点に注意してください：

考慮すべき重要な要素

• アプリケーションの目的 アーク磁石は円形の磁気経路（モーター、発電機）を作るのに理想的であり、バー磁石は直線の磁気経路（保持、検知、分離）に適しています。
• 希望のフィールド形状 アークは曲線に沿ってフィールドを集中させ、バーはより直線的な引き力を伝えます。
• 引き抜き力が必要 より強い力が必要ですか？適切なサイズと等級を選択してください。

環境と運用要因

• 温度 – 標準ネオジムは約80°Cまで対応。より高温環境（最大200°C）には高温グレードをリクエストしてください。
• 腐食 – 湿気や化学物質に曝露される可能性がある場合は、コーティングされたマグネット（Ni-Cu-Ni、エポキシ、その他の保護層）を選択してください。
• 摩耗とストレス – 回転設置（アーク）や静止設置（バー）の場合の機械的ストレスを考慮してください。

サイズと磁気強度

• マッチングマグネット 寸法 ハウジングまたはデバイスのスロットに合わせる。
• 強度は グレード （N35、N42、N52）で測定されます。グレードが高いほど引きが強くなりますが、コストも考慮してください。

NBAEMからのカスタマイズとバッチ注文

• カスタム形状 – NBAEMは、アーク、バー、またはハイブリッドをお客様の仕様に合わせて製作可能です。
• コーティングオプション – ニッケル、亜鉛、エポキシ、またはカスタム仕上げ。
• 大量注文 – OEMプロジェクト向けのバッチ生産により、1個あたりのコストを抑えます。
• エンジニアリングサポート – 図面、試作品、アドバイスを提供し、磁石を用途に合わせて最適化します。

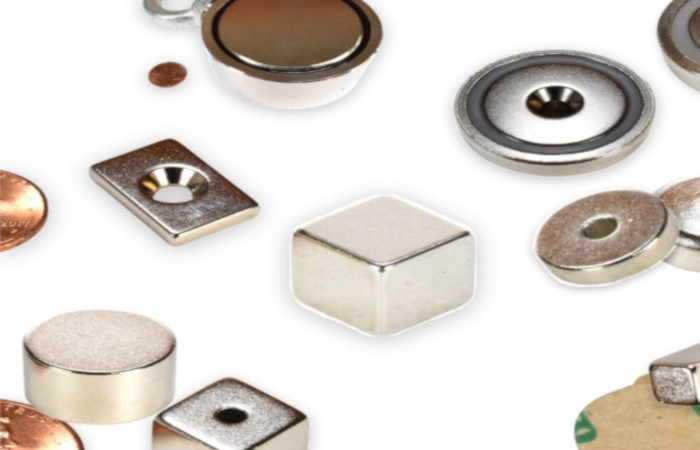

NBAEMのネオジム磁石製品範囲とソリューション

NBAEMでは、私たちは ネオジムアーク磁石 と ネオジムバー磁石 米国産業の性能ニーズに応えるために設計されています。当社の製品は高品質のNdFeB素材を使用し、一貫した強度、高精度、信頼性の高い性能を実現します。モーター、センサー、医療機器、産業機器用の磁石が必要な場合でも、標準仕様からカスタム仕様まで幅広く対応します。

当社のアークおよびバー磁石のオプション

• ネオジムアーク磁石: モーター、発電機、ローターアセンブリ向けに設計されており、ハウジングにぴったり合う正確な曲率を持ちます。
• ネオジムバー磁石: 取り付け具、保持用途、センシング、分離作業に最適で、さまざまなグレードとコーティングタイプで利用可能です。

カスタマイズと品質基準

私たちは次のようにカスタマイズ可能です：

• 磁気強度の要件に合わせた形状、サイズ、グレード
• Ni-Cu-Ni、エポキシ、またはその他の耐腐食性コーティングオプション
• デバイスへのシームレスな統合を可能にする許容誤差の精度

当社の磁石は厳格な検査工程を経て、 厳しい許容範囲, 一貫した磁化および 長期的な耐久性ISOおよび業界標準に従っています。

実世界の応用例と結果

私たちは次の企業と協力しています：

• 高効率モーター回転子用のアークマグネットを使用した日本の電気自動車部品メーカー
• コンパクトなセンサーアレイ用のバー磁石をカスタマイズするロボティクス企業
• 大量の磁気分離に長バー磁石を適用する産業用ろ過企業

各プロジェクトは性能の安定性向上とメンテナンスダウンタイムの削減に貢献しました。

専用サポートによる簡単な注文

NBAEMからの注文は簡単です：

1. 仕様や用途のニーズを送ってください
2. 設計サポートを提供し、詳細を確認します
3. 迅速な生産と世界配送、安全な梱包

私たちの日本のクライアントは、私たちの応答性を重視しています 技術サポート, 明確なコミュニケーションおよび 柔軟な生産ライン小規模なパイロット注文や大量出荷の場合も含めて。

よくある質問セクション

アーク磁石とバー磁石の一般的な寿命はどれくらいですか

ネオジムアーク磁石とバー磁石の両方は長持ちします 10〜20年以上 定格範囲内で使用される場合。寿命に影響を与える主な要因は熱、腐食、物理的衝撃です。モーター内のアーク磁石はより多くの熱サイクルにさらされる傾向があるため、適切なコーティングと冷却を行うことで寿命を延ばすことができます。バー磁石は一般的に機械的ストレスが少ないため、摩耗の少ない用途では磁力を長く保つことが多いです。

アーク磁石とバー磁石は一つの装置に組み合わせることができますか

はい。多くの製品はアーク磁石とバー磁石を組み合わせて特定の磁場形状を得ています。例えば、電動モーターではローターにアークを使用し、センサーや位置決めにバーを使用することがあります。重要なのは、それらの磁気グレードを一致させ、磁場が互いに干渉しないようにすることです。

それらの使用を規制する業界標準はありますか

はい。ネオジム磁石は一般的に業界標準に従います： ISO 9001 製造品質のための IEC と ASTM 性能と安全性のためのガイドライン。これらの規格は、特に自動車、航空宇宙、医療機器などの分野で、一貫した強度と信頼性を確保するのに役立ちます。

NBAEMからの出荷梱包と取り扱いのヒント

• 保護コーティングを使用 (Ni-Cu-Ni、エポキシなど)梱包前に腐食を防ぐために施します。
• 磁石をスペーサーで分離 互いに衝突して欠けたり割れたりしないようにします。
• 磁場を遮蔽 空輸や国際輸送時の梱包においてキャリアの安全規則を満たすために行います。
• 磁石を落としたり叩いたりしない—小さなネオジム磁石でも欠けたり割れたりすることがあります。
• 日本のお客様向けに、 フォームライニング箱と磁気遮蔽材を使用して ご注文品を安全かつ輸送規則に準拠させています。
