Zašto hlađenje Axial flux motora predstavlja jedinstven inženjerski izazov

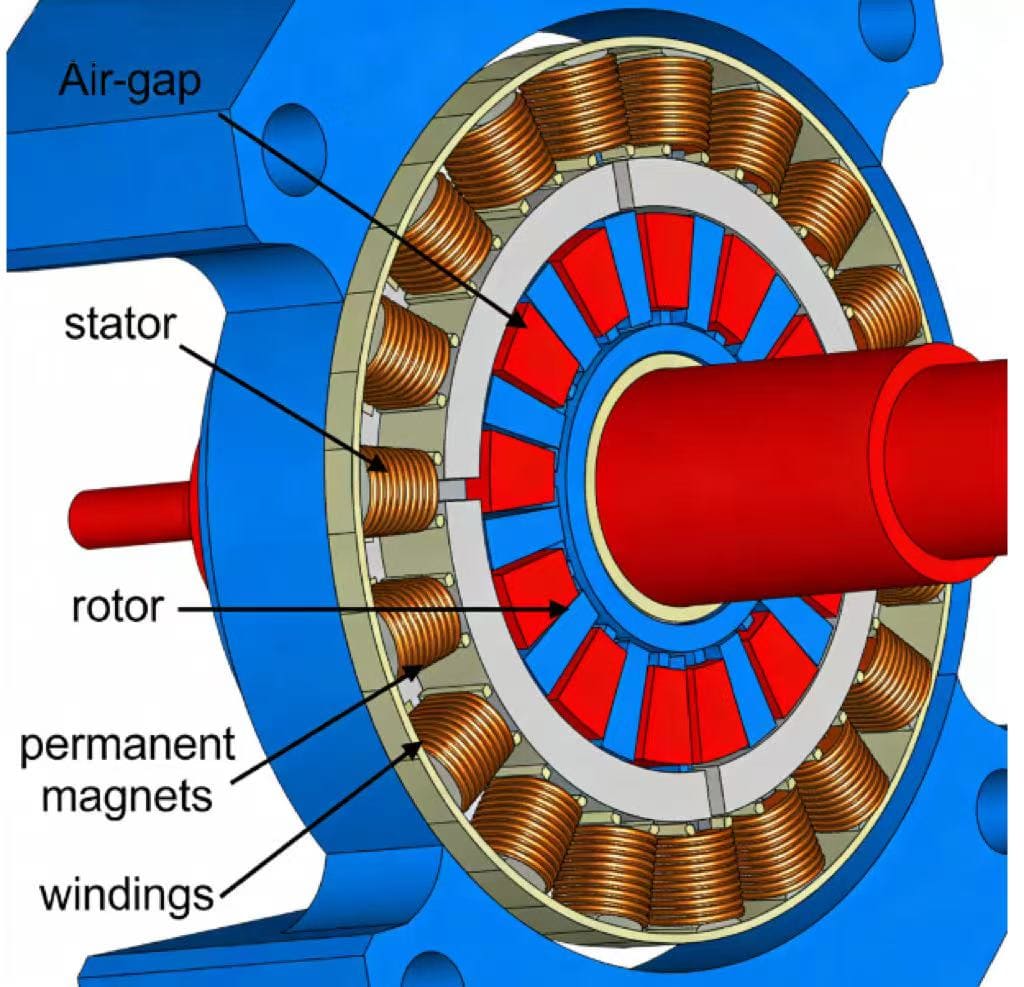

magnet u Axial Flux motorima

magnet u Axial Flux motorima

U NBAEM-u razumemo da iako axial flux motori nude superiornu gustinu obrtnog momenta, oni predstavljaju posebnu toplotnu upravljačku smetnju u poređenju sa svojim radijalnim pandanima. Razvijanje efektivnih rešenja za isijavanje toplote axial flux motora zahteva navigaciju kroz složene geometrijske ograničenja i materijalna ograničenja.

Geometrijska barijera

Glavna prepreka leži u topologiji motora. U tradicionalnim radijalno fluxnim motorima, stator se nalazi na spoljašnjoj strani, dopuštajući toploti da se direktno raspušta kroz kućište u ambientni ambijent. Suprotno tome, dizajni sa axijalnim tokovima često karakterišu stator „između“ dva rotora. Ova konfiguracija skriva glavne izvore toplote—ibrine i laminacioni jezgro—duboko unutar sklopa, ograničavajući direktan protok vazduha i komplikujući put za toplotnu razmenu.

Pretnja deratingu

Kada toplota ne može efikasno da ode, performanse pate. Loše toplotno upravljanje primorava inženjere da primene strategije derating-a, umjetno ograničavajući kontinuirani izlaz obrtnog momenta kako bi se zaštitili unutrašnji komponenti. Ovaj kompromis potkopava prednost visoke gustine snage koju čini axijalno fluxna topologija privlačnom za EV trakcione motore i industrijske primene. Bez čvrste toplinske strategije, motor deluje kao usko grlo, a ne kao snaga.

Rizik demagnetisanja magneta

Najkatastrofalniji rizik odnosi se na trajne magnete. Kako temperature rastu unutar uskih vazdušnih prozora, standardni magneti se suočavaju sa pretnom nepovratnog demagnetisanja.

  • Kritične granične tačke: Kada radna temperatura premaši ocenu klase magneta (npr. N-klasa naspram UH-klase), magnetski tok se trajno degradira.
  • Izbor materijala: Ova stvarnost čini izbor magnetskog materijala kritičnim. Naglašavamo neophodnost materijala visokih koercivnosti, kao što su posebne Sintrerovanog neodijuma klase ili Samarium Cobalt, da bi izdržali termički stres inherentan ovim kompaktnim, visokousnim motorima.

Primarni izvori zagrevanja

Da bismo efikasno upravljali toplinskim opterećenjima, prvo moramo tačno identifikovati gde se energija gubi kao toplotna energija. U aksijalnim topologijama, kompaktna priroda mašine pojačava uticaj ovih gubitaka, čineći hladjenje statora kao ključna prioriteta i hlađenje rotora kritičnim prioritetima.

Gubici bakra (I^2R)

Najznačajniji izvor toplote obično dolazi od statorske navojnice. Poznat kao Gubici bakra ili gubici I^2R, ova toplota se generiše otporom bakarnih provodnika dok kroz njih protječe struja. U motorima sa aksijalnim protokom, navojnice su često duboko ugrađene u statorsku strukturu. Budući da je stator uklopa između dva rotora, postoji ograničena površina za prirodno oslobađanje ove toplote, što stvara toplotni uslov koji zahteva pažljivo inženjerstvo sklopa motora sklop motora.

Gubici gvožđa

Toplota se takođe direktno generiše unutar materijala statorskog jezgra, zajedno poznata kao Gubici gvožđa. Ovo se dešava kroz dva glavna mehanizma:

  • Gubitak histerezis Energetski izgubljen kao toplota kada se magnetski domeni u materijalu jezgra preokrenu u smeru.
  • Gubitak edi prstom Pružene struje kruže unutar samih laminata čelika.

Da bismo ublažili ovo, fokusiramo se na korišćenje kvalitetnih lamele jezgra i specijalizovanih elektromotornskih čelika. Smanjenje ovih gubitaka je suštinski za održavanje visoke efikasnosti i sprečavanje statora da postane izvor topline koji toplotno opterećuje susedne magnete.

Gubici eddy trenutaka rotora

Dok stator generiše većinu toplote, rotor nije imun. Gubici eddy trenutaka rotora Javljaju se kada harmonije vremena u magnetskom polju statora indukuju struje u rotorovom pozadinskom galu i trajnim magnetima. To je posebno opasno jer su trajni magneti osetljivi na visoke temperature.

Ako magneti pregreju, suočavaju se sa rizikom ireverzibilne demagnetizacije. Često preporučujemo korišćenje visoko esktrenih neodijum magneti dizajniranih sa specifičnim termalnim svojstvima ili segmentiranih struktura kako bi se prekinule ove eddy struje i zaštitila integritet magnetnog polja.

Procena aktivnih i pasivnih metoda hlađenja

U našem iskustvu snabdevanja magnetnih sklopova za globalna industrijska i automobilska tržišta, znamo da izbor prave arhitekture hlađenja predstavlja kompromis između termičke efikasnosti, složenosti sistema i troškova. Aksijalni tok motora, sa svojom jedinstvenom geometrijom, zahteva posebne strategije za upravljanje toplotom proizvedenom u statoru i rotorima.

Hlađenje vazduhom: prirodno i prisilno

Ovo je najjednostavniji i najisplativiji pristup, oslanjajući se na spoljašnje rebra i fanove za rasipanje toplote.

  • Najbolji slučaj upotrebe: Idealno za niskopojasne industrijske pumpe ili fanove gde gustina snage nije primarni izazov.
  • Ograničenja: Za visokoperformanse EV pogonske motore, hlađenje vazduhom retko je dovoljno. Vazduh ima nisku termičku provodljivost i ne može efikasno ukloniti toplotu iz dubokih unutrašnjih navijanja kompaktnog axialnog toka statora, što dovodi do bržeg pregrevanja pod opterećenjem.

Indirektno hlađenje tečnošću (vodeni/ glicolni oklopi)

Za visokoperformanse primene, indirektno hlađenje tečnošću je industrijski standard. Ova metoda koristi vodu ili glicolnu smešu koja cirkuliše kroz kanale ugrađene u kućište motora ili u podršku statora.

  • Mehanizam: Hlađenja kapulja absorbira toplotu koja se provodi od bakarnih ovijaka kroz električnu čeličnu konstrukciju.
  • Izazov: Efikasnost ove metode u velikoj meri zavisi od termičkog kontakta između statorskog jezgra i rashladne kapulje. Bilo kakvi vazdušni džepovi ovde djeluju kao izolatori, zbog čega je precizna proizvodnja lamele jezgra kliče ključno.

Direktno položenje ulja i hlađenje dielektričnom tečnošću

Kada je gustina snage prioritet, direktno hlađenje nudi vrhunski performans. To podrazumeva potpuno uranjanje statora — a ponekad i čitave rotor-komponente — u dielektričnu tečnost ili ulje.

  • Prednosti: _tečnost dolazi u direktan kontakt sa izvorom toplote (navojnicama i magnetima), eliminirajući barijere toplotnog otpora_.
  • Zamke: Dok je izdvajanje toplote izuzetno, inženjeri moraju izbalansirati ovo sa lepkom otpora. Dok rotor rotira, tečnost u vazdušnom jazu stvara trenje, što može smanjiti ukupnu efikasnost sistema pri visokim brzinama okretanja.

Materijali sa promenom faze i termički provodljiva zatvaračka masa

Da bismo premostili jaz između navojnica i sistema hlađenja, često se koriste napredne mase za zatvaranje. Inkapsulacija statorskih navojnica u termički provodljivoj epoksiji pretvara stator u čvrsti toplotni blok, odvodeći toplotu od bakra prema kućištu. Ovaj korak je ključan za očuvanje kvaliteta neodimijskih magneta, jer sprečava lokalna toplotna mesta koja bi inače mogla dovesti do neizvesnog demagnetisanja.

Preventivna toplotna strategija: Napredni magnetni materijali

Da bismo razvili efikasna rešenja za disipaciju toplote axialne struje motora, moramo pažljivo pogledati materijale koje koristimo. Zaustavljanje generisanja toplote u samom izvoru najpouzdaniji je način da vaš motor ostane na vrhunskom nivou performansi.

Visoko-temperaturni trajni magneti

Prilikom izgradnje motora za teška okruženja gde radne temperature dosežu iznad 150°C, odabir pravog materijala je ključan za sprečavanje demagnetizacije motora.

  • SmCo (Samarium Kobalt): Ovaj materijal prirodno odoleva ekstremnom grejanju bez gubitka magnetske snage. To je naš glavni izbor za teške termalne uslove.
  • NdFeB (Ndodni): Nudi superiornu ukupnu snagu, ali zahteva specifične visoko-heat klase za preživljavanje u surovim uslovima. Možete pogledati naš vodič kroz retke zemne magnete da biste pomogli da izaberete pravi balans magnetske snage i termalne stabilnosti za vaš projekat.

Laminirani NdFeB magneti

Čvrsti magneti djeluju kao masivni pokušaji zagrijavanja u visokospeedsikim primenama. Da bismo postigli značajno smanjenje gubitaka zbog strujnih eddy-ja, oslanjamo se na laminirane NdFeB magnete u dizajnu rotora.

  • Sečenje i izolacija: Sečemo magnet na veoma tanke segmente i povezujemo ih specijalizovanim slojevima izolacije.
  • Blokiranje toplote: Ova strukturna promena fizički prekida električne puteve unutar magneta, drastično smanjujući unutrašnje zagrevanje rotora. Za visokoperformansne sklopove magneta, ova precizna lamination tehnika je izuzetno efekatna.

Efikasnost laminacije jezgra

Stator diktira massive deo ukupnog termalnog opterećenja motora. Nadogradnjom materijala statora dolazi do trenutnog poboljšanja hlađenja.

  • Ultra-tanki električni čelik: Korišćenjem optimizovanih lamination jezgra napravljenih od izuzetno tankih traka električnog čelika minimizuje internu energiju koja se gubi kao toplota.
  • Chiller operacije: Povećanjem efikasnosti jezgra laminacije smanjuje gubitke željeza, osiguravajući da stator – i čitav elektromotor – radi hladnije i pouzdanije pod teškim opterećenjima.

Ključna razmatranja za OEM-ove i dizajnere motora

Kada razvijamo rešenja za disipaciju toplote aksijalnih strujnih motora, moramo pažljivo da pogledamo praktične realnosti proizvodnje. Za OEM-ove i dizajnere motora, stvaranje pouzdanog proizvoda na kraju se svodi na navigaciju kroz stroge fizičke opterećenja i na to kada odustati od generičkih delova za specijalizovani inženjering.

Prostor naspram efikasnosti u hlađenju EV trakcijskih motora

Usklađivanje robusnog sistema hlađenja sa strogim prostornim ograničenjima predstavlja jedan od naših najtežih dnevnih izazova. Bilo da gradimo motor voznih osovina ili kompaktne vazduhoplovne pogone, svaka milimetar ima značaj.

  • Kompresija: Dodavanje glomaznih tečnih jakni ili kompleksnih sistema hlađenja uljnim dielektrikom za potapanje direktno uzima prostor koji čini suštinu privlačnosti dizajna sa osovinskim protokom.
  • Kompenzacija: Ako previše kompromitujemo hardware za hlađenje samo da bismo uštedeli prostor, riskiramo ozbiljno derating osovinskih motora po osovinskom protoku, što nas prisiljava da umetno ograničimo kontinuirani obrtni moment motora da bismo sprečili katastrofalno pregrevanje.
  • Cilj: Moramo prioritet dati visokoj efikasnosti, niskoprofilnom upravljanju toplinom koje održava motor na maksimalnoj snazi bez povećanja njegovog fizičkog otiska.

Granica prilagođenih magnetskih sklopova

dostupni polovni delovi retko preživljavaju termalni stres visokoperforminskih osovinskih motora. Prelazak na termalno optimizovane, prilagođene magnetske sklopove omogućava da se otpornost na toplotu inkorporira direktno u jezgro arhitekture motora.

  • Prilagođena termička dinamika: Optimizacijom efikasnosti laminatnog jezgra i korišćenjem laminiranih neodimijskih magneta aktivno smanjujemo unutrašnje gubice strujnih vrtloga pre nego što se pretvore u zarobljenu toplotu.
  • Preciznost materijala: Razumevanje tačno čega su magneta od čega napravljeni pomaže nam da izaberemo tačne visoko–temperaturne rangove potrebne da se sigurnim putem pređe preko 150°C.
  • Targeted Defenses: Specifying a high-performance magnetne prelive tokom faze prilagođene inženjeringa stvara kritičnu barijeru protiv termalnog propadanja i teških radnih uslova.

Custom engineering is not just an optional upgrade; it is a hard requirement for keeping high-speed, tightly packed motors cool, reliable, and safe from demagnetization under heavy loads.

Često postavljana pitanja (FAQ)

Koja je maksimalna sigurna operativna temperatura za motors sa axijalnim protokom?

„Sigurni“ limit gotovo u potpunosti zavisi od najslabije toplotske veze u vašoj skupštini, koja je obično trajni magnet ili izolacija namota. Dok bakarne navojnice često mogu izdržati do 200°C (inspekcija klase H), standardni neodijum magneti mogu pretrpeti ireverzibilnu demagnetizaciju već pri 80°C. Za visoko-performansne tračne motore preporučujemo specificiranje magneta visokog temperaturnog opterećenja kao UH, EH ili AH klase, ili prelazak na Samarium Cobalt (SmCo), koji ostaje stabilan do 350°C. Ako temperatura magneta premaši njegovu specifičnu ocenu klase, rizikujete trajno gubljenje momenta.

Kako uranjanje dielektričnog ulja utiče na aero-dinamički otpor i ukupnu efikasnost motora?

Direktno hlađenje uljem predstavlja kompromise. preplavljivanjem statora i rotora dielektričnom tečnošću postižemo superiorno uklanjanje toplote, omogućavajući mnogo veću kontinuiranu gustinu snage. Međutim, uvođenje tečnosti u zračni jaz stvara otpor viskoznosti (gubitak vetra), što se bori protiv kretanja rotora. Dok to malo smanjuje vršnu efikasnost motora u poređenju sa hlađenjem na vazduh, dobitak u termalnom upravljanju uglavnom nadmašuje gubitke od otpora kod motora sa velikim zakretajem, sprečavajući smanjenje performansi pod opterećenjem.

Zašto su laminirani neodijum magneti ključni za smanjenje generisanja toplote u motorima visokih brzina?

Kod topologija visokofrekventnog axijalnog protoka promenljivo magnetsko polje indukuje eddy struje ne samo u čeličnom jačanju, već i unutar samih magneta. Čvrst blok neodijuma deluje kao provodnik, generišući značajnu internu toplotu koju je teško ukloniti. Koristimo laminiranu magnet tehnologiju da to rešimo. Secivanjem magneta na tanke slojeve i izolovanjem jedni od drugih prekidamo električni put. Ovo drastično smanjuje gubitke rotora od eddy struja, održavajući magnete hladnijim i štiteći lepak od termičkog kvara.
