Cele mai bune materiale magnetice pentru aranjamente Halbach: NdFeB vs SmCo – Ghid

Îți este greu să determini exact care materiale magnetice sunt cele mai bune pentru Aranjamente Halbach?

Dacă nu faci corect, asamblarea ta de înaltă tehnologie ar putea suferi de demagnetizare, instabilitate termică, sau eficiență scăzută.

Ca expert în magneți la comandă, știu că configurații Halbach cerință mai mult decât magneți standard — au nevoie de materiale cu excepționale coercivitate intrinsecă și remanent magnetic pentru a rezista câmpurilor opuse intense.

În acest ghid, vei descoperi de ce Neodim Sinterizat (NdFeB) și Samarium Cobalt (SmCo) sunt standardele industriei și cum să selectezi nivelul perfect pentru specificul tău temperatură și performanță nevoi.

Să ajungem la esența problemei.

De ce matrițele Halbach necesită materiale magnetice de excepție

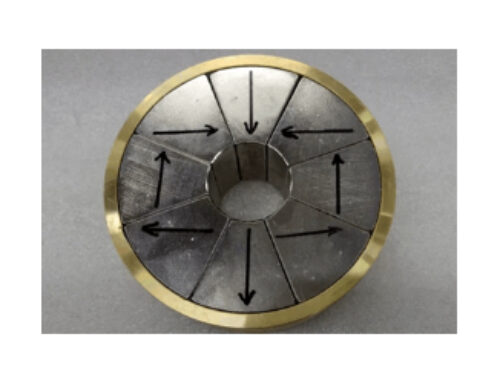

Când proiectăm o matriță Halbach, nu doar înghesuim magneți; forțăm câmpuri magnetice într-un conflict pe care fizica îl rezistă în mod natural. Geometria unică a unui inel de cilindru Halbach or matrice liniară Halbach se bazează pe rotirea direcției magnetizării cu 90° între segmente. În timp ce acest lucru anulează cu succes câmpul pe o parte și îl amplifică pe cealaltă, creează un mediu ostil pentru materialul în sine.

Înțelegerea câmpurilor demagnetizante interne

În ansamblurile magnetice standard, poloarele de obicei se aliniază pentru a minimiza rezistența. Într-o configurație Halbach, forțăm magneții să stea în opoziție directă cu câmpurile vecinilor lor. Aceasta generează stres sever de demagnetizare demagnetizarea matricei Halbach dacă materialul ales nu poate rezista acestei presiuni interne, magneții se vor

Rolul remanenței (Br) și al coercivității intrinseci (Hci)

Pentru a supraviețui acestui conflict magnetic și a livra câștigul de performanță de 1,4x până la 2x pe care îl așteptăm din ansamblurile NBAEM, ne concentrăm pe două metrice critice:

• Remanența magnetică (Br): Aceasta măsoară forța brută a câmpului magnetic. Br mare este esențial pentru maximizarea concentrației fluxului pe o parte efectului.
• Coercivitatea intrinsecă (Hci): Aceasta este capacitatea magnetului de a rezista demagnetizării. În aranjamentele Halbach, coercivitatea intrinsecă Hci este adesea mai importantă decât forța brută. Fără Hci ridicat, câmpurile opunse din interiorul aranjamentului vor epuiza energia magnetului permanent.

De ce piesele magnetice standard eșuează în această geometie

Magnetii de uz uzual standard deseori nu au coercivitatea specifică ridicată desfăcute necesare pentru aceste ansambluri complexe. Când sunt plasate într-un model Halbach, materialele de calitate inferioară suferă o pierdere magnetică ireversibilă aproape imediat. Pentru a asigura stabilitatea și longevitatea, utilizăm strict de înaltă calitate Magnets permanenți din fier rare—proiectate specific pentru a-și menține orientarea magnetică în ciuda forțelor opuse intense inerente construcției.

Sinterizate NdFeB (NdFeB): Alegerea puternică

Când obiectivul este maximizarea densității fluxului magnetic într-un spațiu compact, Neodim Sinterizat (NdFeB) este liderul indiscutabil. În cei peste 14 ani de proiectare de asamblări personalizate, am constatat că o șir Halbach din neodimiu oferă raportul performanță-greutate cel mai ridicat disponibil. Aceste magneti permanenți din lantanide rare posesionează Remanența extremă (Br) necesară pentru a susține interacțiunile complexe de câmp ale unei configurații Halbach, oferind semnătura concentrației fluxului pe o parte care este de 1,4x până la 2x mai puternică decât configurările tradiționale.

De ce domină NdFeB în aranjamentele de înaltă performanță

Geometria unei matrice Halbach forțează câmpurile magnetice să se opună interior. Materialele slabe vor ceda în fața acestei tensiuni și se demagnetizează. NdFeB sinterizat rezistă la demagnetizare mai bine decât aproape orice alt material la temperatura camerei, făcându-l alegerea principală pentru motoarele EV, robotică și echipamente industriale de înaltă tehnologie.

Grade recomandate pentru optimizare

Selectarea gradeului potrivit este critică pentru echilibrarea costului și intensității câmpului. De obicei, recomandăm specific Grade NdFeB sinterizate N52 și alții bazați pe aplicație:

• N50 – N54: Cel mai mare termen energetic (până la 52 MGOe). Celo mai potrivit pentru aplicații de reținere statică sau unde constrângerile de dimensiune sunt extreme.
• N42 – N45: Industria brațului mecanic. Oferă un echilibru fiabil între rezistența înaltă și eficiența costurilor pentru aplicații generale arhitecturi liniare Halbach.
• N48H / N42SH: grado baterizate cu coercivitate înaltă proiectate pentru aplicații dinamice precum rotoare. Acestea rezistă demagnetizării chiar și atunci când ansamblul se încălzește în timpul funcționării.

Pentru a vă asigura că seria dumneavoastră funcționează conform predicțiilor, verificarea calității magneților neodimiu este esențială, deoarece inconstanțele în structura granulară pot perturba uniformitatea precisă a câmpului necesară pentru configurațiile Halbach.

Gestionarea limitelor de temperatură și a acoperirilor

Deși NdFeB este puternic, are două vulnerabilități principale: căldura și coroziunea. Clasele standard N încep să-și piardă performanța magnetică peste 80°C. Pentru aplicațiile care implică frecare sau rezistență electrică (cum ar fi statorii motoarelor), folosim serii de înaltă temperatură (M, H, SH, UH, EH) care funcționează în mod fiabil până la 230°C.

În plus, NdFeB sinterizat conține fier, ceea ce îl face susceptibil la ruginire. Aplicăm tratamente de suprafață specializate pentru a proteja ansamblul:

• Ni-Cu-Ni (Ni): Acoperire structură durabilă standard pentru majoritatea mediilor.
• Zinc: O rezistență îmbunătățită la coroziune în anumite medii industriale.
• Epoxidă: Ideal dacă magneții sunt expuși la umiditate sau spray de sare.

Smarium Cobalt (SmCo): Supraviețuitorul la căldură

Aranjament Halbach cu Smarium Cobalt

Când mediul de operare devine prea fierbinte pentru Neodim, ne îndreptăm către Smarium Cobalt (SmCo). O Halbach cu Smarium Cobalt arhiectura este standardul industriei pentru aplicații ce solicită performanțe permanente sub stres termic. În timp ce NdFeB își pierde rapid forța peste 200°C, grupele noastre SmCo mențin densitatea fluxului magnetic și rezistă demagnetizării la temperaturi la fel de înalte ca 300°C până la 350°C. Acestea le fac indispensabile pentru rotoarele spațiale de înaltă viteză și motoarele industriale unde generarea de căldură este inevitabilă.

SmCo5 vs Sm2Co17: Alegerea Gradei Potrivite

Selecția compoziției specifice a aliajului este critică pentru optimizarea ansamblului dumneavoastră.

• SmCo5 (Seria 1:5): Oferă coercivitate excelentă, dar produse energetice ușor mai mici (de obicei 16-25 MGOe).
• Sm2Co17 (Seria 2:17): Alegerea preferată pentru majoritatea unor arraye moderne de înaltă performanță. Oferă o masă magnetică mai mare (până la 32 MGOe) și o rezistență superioară la temperaturi în comparație cu seria 1:5.

Performanța în medii corozive

Una dintre cele mai mari avantaje ale SmCo este rezistența sa naturală la oxidare. Spre deosebire de Neodim, care necesită placare în masă, SmCo este în mod inerent stabil.

Materiale alternative: când să le utilizați

În timp ce magnetii de pământ rar sinterizați domină aplicațiile de înaltă performanță, constrângerile inginerești specifice ne conduc uneori către opțiuni alternative din gama noastră gamă cuprinzătoare de materiale magnetice.

NdFeB comprimat pentru forme complexe

Atunci când un design necesită geometrii complexe pe care blocurile sinterizate nu le pot realiza, NdFeB comprimat este soluția. Deoarece acestea sunt create prin amestecarea pulberii magnetice cu un liant polymeric, le putem injecta prin turnare în componente de formă netă complexe. Acest lucru este deosebit de util pentru aranjamente Halbach circulare în motoare de precizie mici, unde asamblarea segmentelor individuale lipite este nepractică. Deși produsul energetic este mai mic decât în gradele sinterizate, capacitatea de a crea modele de magnetizare multi-pol pe un singur inel adesea depășește deficitul de putere brută în dispozitive miniaturizate.

De ce Ferită și Alnico sunt Rareori Potrivite

În general recomandăm să nu utilizați Ferită (Ceramic) sau Alnico pentru configurații Halbach decât dacă există variabile specifice de cost scăzut sau temperatură înaltă în joc.

• Ferrită: Cu un produs energetic scăzut (aproximativ 3,4–4,5 MGOe), magneții din Ferită se luptă să genereze concentrația puternică de flux care definește o arbore Halbach. Relevanța performanței nu justifică de obicei efortul complicat de asamblare.
• Alnico: În timp ce Alnico are o reomanență ridicată, coercivitatea sa scăzută îl face susceptibil la demagnetizare. Într-o matrice Halbach, magnetii sunt forțați să se opună; Alnico nu poate suporta de multe ori aceste câmpuri interne opuse fără a-și pierde încărcătura.

Compensări de cost versus performanță

Alegerea materialului potrivit este un echilibru între densitatea fluxului magnetic și buget. Neodimiul sinterizat oferă cea mai bună performanță-per-dolar pentru câmpuri de înaltă rezistență, în timp ce Ferrita oferă cel mai mic cost brut de material, dar rezultatul este un sistem semnificativ mai voluminos și mai slab. Pentru majoritatea clienților noștri care au nevoie de array-uri compacte și eficiente, premiumul pentru materialele de pământ rar reprezintă o investiție necesară pentru a elimina plăcile posterioare mari din fier și a maximiza raportul putere-greutate.

După cum se poate observa: NdFeB vs. SmCo

Când proiectăm ansambluri magnetice de înaltă performanță magnetice, alegerea pentru configurațiile Halbach se reduce aproape întotdeauna la două contendori: Neodimiu sinterizat (NdFeB) și Cobalt de gast Sm (SmCo). Deși ambele sunt magneti permanenți din pământuri rare capabili să susțină câmpuri magnetice complexe necesare pentru o matrice Halbach, ele servesc priorități inginerești diferite.

Comparație a Produsului Maxim de Energie (MGOe)

Pentru aplicațiile în care dimensiunea și greutatea sunt constrângerile primare, NdFeB vs SmCo Halbach comparațiile favorizează în mare parte Neodimiul.

• NdFeB: Acesta este regele incontestabil al rezistenței. Categoriile noastre N54 ating o forță de energie de până la 52 MGOe. Acest lucru ne permite să construim array-uri compacte care livrează o densitate masivă a fluxului (amplificată de 1,4x până la 2x în proiectele noastre Halbach).
• SmCo: În timp ce este puternic, Samarium Cobalt atinge niveluri maxime în jurul 32 MGOe. Pentru a atinge aceeași intensitate a câmpului magnetic ca o matrice de Neodimiu, o matrice SmCo ar trebui să fie fizic mai mare.

Analiză de costuri și rezistență la demagnetizare

Forța produs de energie magnetică MGOe nu este singurul factor. demagnetizarea matricei Halbach riscurile cresc semnificativ odată cu încălzirea.

• Stabilitatea Termică: SmCo este „supraviețuitorul de căldură.” Își menține performanța până la 350°C cu pierdere minimă a fluxului. NdFeB este mai sensibil; clasele standard își pierd rapid forța deasupra a 80°C, deși gradele noastre speciale de înaltă temperatură pot rezista până la 230°C.
• Buget: NdFeB oferă în general un raport preț-performanță mai bun. SmCo este mai scump datorită costurilor materiilor prime (Cobalt) și dificultății procesării, fiind o alegere premium rezervată pentru medii extreme.

Specificații rapide: Ghidul de selecție a materialelor

Criterii critice de selecție pentru proiectul tău

Alegerea materialului potrivit pentru o asamblare Halbach personalizată nu înseamnă doar să alegi cel mai puternic magnet din fișa tehnică. Abordăm fiecare proiect prin echilibrarea a trei factori non-negociabili pentru a asigura că plăcile funcționează fiabil pe durata vieții lor.

Definirea intervalelor de temperatură de operare

Stabilitatea temperaturii este prima întrebare pe care o adresăm. Magnetii standard din neodimiu își pierd performanța rapid dacă căldura depășește clasificarea acestora.

• Aplicații standard: Pentru medii sub 80°C, NdFeB standard de rang N oferă cel mai bun raport putere-greutate.
• Aplicații de înaltă temperatură: Dacă ansamblul motorului sau senzorului funcționează între 150°C și 230°C, actualizăm la seriile UH sau EH de neodimiu.
• Căldură extreme: Odată ce treceți 300°C, trecem complet la Samarium Cobalt (SmCo), care menține stabilitatea până la 350°C fără demagnetizare ireversibilă.

Evaluarea factorilor de mediu

Mediul fizic dictează longevitatea aranjamentului. Neodimiul este bogat în fier și este predispus la coroziune în condiții umede, necesitând acoperiri robuste precum Nichel-Cupru-Nichel, Zinc sau Epoxid. Pentru medii vid, sau aplicații în mare unde acoperirile ar putea eșua sau emisii de gaz, SmCo este superior deoarece oferă o rezistență naturală la coroziune fără protecție suplimentară.

Puterea magnetică necesară și uniformitatea

Un aranjament Halbach este proiectat pentru a amplifica fluxul magnetic pe o parte, în timp ce îl anulează pe cealaltă. Pentru a atinge sporul de densitate de flux de 1.4x până la 2x pe care îl vedem de obicei, uniformitatea proprietăților magnetice este esențială.

• Rezistență maximă: Dacă scopul este cea mai mare forță de retenție sau cuplu într-un spațiu compact, utilizăm NdFeB de înaltă calitate N52 sau N54.
• Câmpuri de precizie: Pentru senzori sau accelerate de particule care necesită o stabilitate extremă fluxului magnetic și a gaussului pe suprafață, prioritizăm materiale cu coerciția intrinsecă constantă (Hci) pentru a preveni demagnetizarea localizată în structura aranjamentului.

Aplicații din lumea reală și potriviri de materiale

Alegerea compoziției magnetice potrivite nu este doar despre rezistență brută; este despre potrivirea matrice Halbach caracteristicilor cu cerințele specifice ale mediului de operare. Proiectăm ansambluri magnetice personalizate unde alegerea materialului dictează longevitatea și eficiența sistemului final.

Motoare pentru vehicule electrice și drone (NdFeB)

În sectoarele EV și drone, raportul putere-greutate este totul. A șir Halbach din neodimiu este alegerea standard aici deoarece oferă cea mai mare densitate de flux magnetic disponibilă—până la 52 MGOe. Prin utilizarea unei configurații Halbach, putem concentra câmpul magnetic în întregime pe suprafața de lucru, adesea eliminând nevoia de plăci spate din oțel greu. Aceasta reduce greutatea totală a motorului cu până la 20% în timp ce crește cuplul.

• Material: NdFeB sinterizat (gradelor N45SH, N52).
• Beneficiu: Densitatea maximă a cuplului și design ușor.
• Caz de utilizare: Rotoare de înaltă viteză și aplicații magnetice industriale care necesită eficiență compactă.

Sisteme aerospațiale și de apărare (SmCo)

Când echipamentul este supus unei stres termic extreme, magneții standard nu rezistă. Pentru actuatoare aerospațiale și sisteme de apărare, ne bazăm pe Halbach cu Smarium Cobalt ansambluri. Aceste materiale mențin stabilitatea magnetică la temperaturi cuprinse între 300°C până la 350°C. Spre deosebire de Neodim, SmCo oferă rezistență naturală la coroziune, făcându-l indispensabil în medii expuse sau vid unde acoperirile protective ar putea să se deterioreze.

Imagistica medicală și rulmenți magnetici

Precizia este prioritatea pentru dispozitivele medicale. Rețele liniare Halbach sunt frecvent utilizate în rulmenții magnetic și încilostri pentru a crea câmpuri puternice, uniforme și auto-protejate.

• Rulmenți magnetici: Folosiți NdFeB pentru capacitate de încărcare mare sau SmCo pentru stabilitate rezistentă la sterilizare.
• Imaginiere: Necesită schimbările precise de orientare de 90°, pe care echipa noastră de inginerie le livrează pentru a asigura omogenitatea câmpului.

Potrivirea materialului cu aplicația asigură că obțineți 1.4x până la 2x creștere de performanță pe care o promite o aranjare Halbach proiectată corect.

Întrebări frecvente despre materialele Aranjament Halbach

Pot folosi magneti ceramici pentru un aranjament Halbach?

Da, puteți folosi magneti ceramici (ferrit), dar aceștia sunt, în general, rezervați pentru aplicații sensibile la costuri în care greutatea și dimensiunea nu reprezintă constrângeri critice. În timp ce ferritul oferă o rezistență excelentă la coroziune și demagnetizare, valoarea sa Produsul maxim de energie (MGOe) este semnificativ mai mică (de obicei 3.4–4.5 MGOe) în comparație cu opțiunile din pământuri rare.

Dacă proiectul dumneavoastră necesită un design compact cu o forță mare de susținere, de obicei recomandăm actualizarea materialelor. Puteți vedea gama de performanțe în defalcarea noastră detaliată a magnet ferrit vs neodimiu, care evidențiază de ce materialele cu pământuri rare sunt standardul pentru performanțe înalte arhitecturi liniare Halbach.

Care este clasa de magnet cea mai puternică pentru Halbach?

Pentru densitatea maximă a fluxului magnetic, Neodim Sinterizat (NdFeB) este alegerea superioară. La NBAEM, fabricăm grade până la N52 și N54, care în prezent oferă cea mai înaltă energie magnetică disponibilă comercial.

Utilizarea acestor grade premium într-un arregement Halbach de neodimiu ne permite să obținem o concentrație de flux care este 1,4x până la 2x mai mare decât ansamblurile magnetice convenționale. Acest lucru este critic pentru aplicații precum roți-centrali de înaltă viteză sau bearings magnetice unde aveți nevoie de cel mai puternic câmp posibil în pachetul cel mai mic posibil.

Cum afectează căldura performanța unei array Halbach?

Gestionarea temperaturii este crucială deoarece câmpurile opuse complexe dintr-o configurație Halbach creează o tensiune internă mare. Dacă temperatura de funcționare depășește clasificarea magnetului, riscați o demagnetizare ireversibilă demagnetizarea matricei Halbach.

• NdFeB standard: Își pierde rapid din forță peste 80°C (cu excepția utilizării de grade de înaltă temperatură specializate precum UH sau EH).
• Cobalt de Lant (SmCo): Menține stabilitatea până la 300°C–350°C.

Pentru medii care implică căldură extremă, cum ar fi turbinele aerospațiale sau motoarele industriale, prioritizăm rezistența la temperatură a array-ului Halbach prin specificarea SmCo în loc de NdFeB pentru a asigura că ansamblul își poate păstra proprietățile magnetice în timp.
